Роботизированная лазерная сварка металла и труб — точность 0,03 мм

Готовые комплексы на базе 6-осевых роботов MB15 и MB35. Лазерный источник MFSC до 3000 Вт, головка с CCD-слежением, подача проволоки. Орбитальная сварка круговых швов труб и листового металла. Всё под ключ — от поставки до ПНР.

⚡ В 2–5 раз быстрее MIG ± 0,03 мм повторяемость Нержавейка · Алюминий · Сталь Гарантия 24 мес. Поставка по России
Смотреть комплексы → Получить расчёт ROI
±0,03мм
Точность
3000Вт
Мощность лазера
2–5×
Быстрее MIG
24мес.
Гарантия

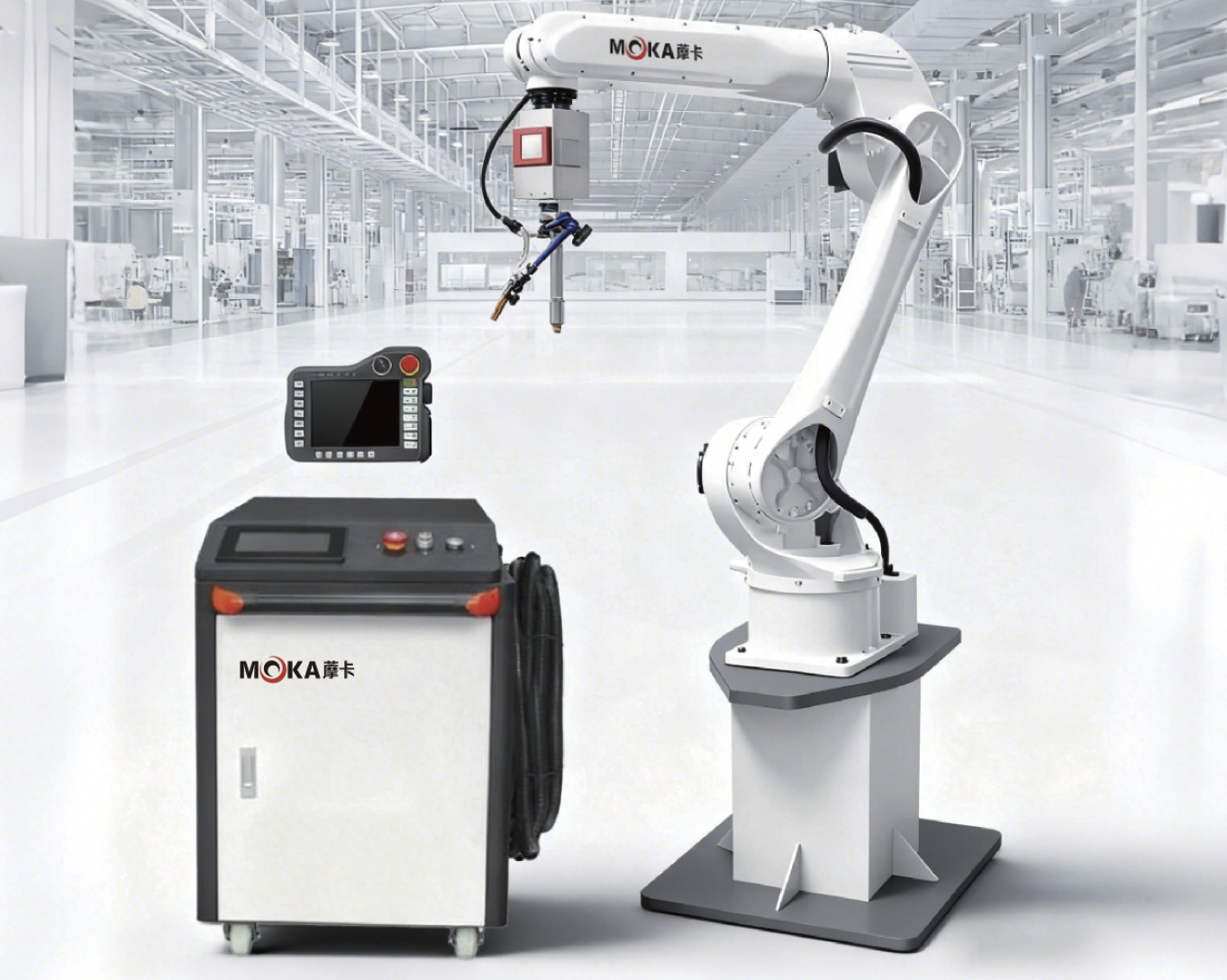

Роботизированный лазерный сварочный комплекс MOKA
Почему лазер

Лазерный робот против других методов

Три сравнения из каталога MOKA — конкретные цифры по эффективности, качеству, гибкости.

Аргон/MIG сварка →
Лазерный робот
Скорость
Медленная
В 2–5 раз быстрее
Поверхность
Требует зачистки
Чистый шов
Деформации
Значительные
Минимальные
Безопасность
Яркий свет, УФ
Минимальное излучение
Ручной лазер →
Лазерный робот
Процесс
Ручная операция
Полная автоматизация
Качество
Зависит от оператора
Стабильное, 24/7
Проволока
Всегда нужна
Экономия на тонком листе
Серийность
Малые партии
Крупные партии
Авто волоконный лазер →
Лазерный робот
Оси
3+2 оси
6+3 оси (расш.)
Гибкость
Ограниченная
Любые углы и траектории
Загрузка
Один тип деталей
Несколько изделий одновременно
Стоимость
Высокая, жёсткая
Гибче при масштабировании
Состав комплекта

Что входит в поставку

Полный комплект из 5 компонентов — всё согласовано и протестировано на заводе MOKA. Поставляем единым контрактом, проводим ПНР на вашем производстве.

①
Робот MOKA
Робот MOKA
MB15-1550 (15 кг) или MB35-1870 (35 кг). 6 осей, IP67 на запястье
②
Шкаф управления MOKA
Шкаф управления
EtherCAT + TCP/IP. 200 000 шагов памяти. 380В/220В встроенный трансформатор
③
Обучающий пульт MOKA
Обучающий пульт
8" цветной дисплей 640×480. IP54. Кабель 5 м (опция 15 м)
④
Лазерная сварочная головка MOKA
Лазерная головка
OBH-фиксация. CCD-система слежения. Водяное охлаждение. До 3000 Вт
⑤
Лазерный источник MFSC
Лазерный источник
MFSC 1000–3000 Вт с водяным охладителем. Длина волны 1080±10 нм
Модели роботов

MB15-1550 и MB35-1870 — полные характеристики

Оба робота — 6-осевые, точность ±0,03 мм, шкаф управления идентичен. Выбор зависит от размера детали и необходимого рабочего радиуса.

MOKA · 6-осевой · Лазерная сварка
MB15-1550
Нагрузка 15 кг · Рабочий радиус 1550 мм
15 кг1550 ммIP65/IP678.0 кВА
MOKA MB15-1550
Основные параметры
Число осей6
Рабочий радиус1550 мм
Грузоподъёмность15 кг
Повторяемость±0,03 мм
Вес робота147 кг
Вес шкафа100 кг
Мощность8,0 кВА
Защита IPIP65 / IP67*
Встроенный воздухØ8 мм
I/O сигналы16 вх / 16 вых 24В
Скорости и диапазоны осей
ОсьМакс. скоростьДиапазонМомент (Нм)
J1 (S)290°/с±180°—
J2 (L)237°/с+90°~−170°—
J3 (U)270°/с+155°~−90°—
J4 (R)360°/с±190°23
J5 (B)360°/с±135°23
J6 (T)700°/с±360°10
Шкаф управления
Габариты700×530×740 мм
Питание3ф 380В / трансф. 220В
УправлениеСерво, EtherCAT
Память200 000 шагов

* IP67 — запястье робота

Узнать цену Консультация
MOKA · 6-осевой · Лазерная сварка
MB35-1870
Нагрузка 35 кг · Рабочий радиус 1870 мм
35 кг1870 ммIP54/IP67Пол/Рама/Потолок
MOKA MB35-1870
Основные параметры
Число осей6
Рабочий радиус1870 мм
Грузоподъёмность35 кг
Повторяемость±0,03 мм
Вес робота260 кг
Вес шкафа100 кг
Мощность8,0 кВА
Защита IPIP54 / IP67*
МонтажПол / Рама / Потолок
I/O сигналы16 вх / 16 вых 24В
Скорости и диапазоны осей
ОсьМакс. скоростьДиапазонМомент (Нм)
J1 (S)202°/с±180°—
J2 (L)211°/с+98°~−160°—
J3 (U)234°/с+200°~−80°—
J4 (R)470°/с±200°80
J5 (B)405°/с+40°~−220°80
J6 (T)535°/с±360°50
Шкаф управления
Габариты700×530×740 мм
Питание3ф 380В / трансф. 220В
УправлениеСерво, EtherCAT
Память200 000 шагов

* IP67 — запястье робота

Узнать цену Консультация
Лазерный источник

MFSC — волоконный лазер 1000–3000 Вт

Непрерывный (CW) волоконный лазер собственного производства MOKA. Все ключевые компоненты изготавливаются на заводе — стабильность ±1%, водяное охлаждение, срок службы более 100 000 часов.

🔆
Равномерное распределение мощности
Flat-top профиль пучка. Разбавление наплавочного слоя менее 3%
🎯
Высокая концентричность пучка
Снижает время технологической отладки. Точное попадание в шов
⚙️
Выбор диаметра волокна
100, 200, 300, 400, 600 мкм — под конкретное применение: сварка, наплавка, упрочнение
🔒
Собственное производство
Все компоненты MOKA. Строгий контроль качества, высокая надёжность
Выбор мощности
МодельМощностьПрименениеВес
MFSC-1000W1000 ВтТонкий лист до 3 мм50 кг
MFSC-1500W1500 ВтЛист 2–4 мм55 кг
MFSC-2000W2000 Вт★ Универсальный 2–5 мм72 кг
MFSC-3000W3000 Вт★ Алюминий, толстый лист80 кг
MFSC-4000W+4000–6000 ВтСпециальные задачи, наплавка200–240 кг

Длина волны: 1080±10 нм · Стабильность мощности: ±1% · Водяное охлаждение

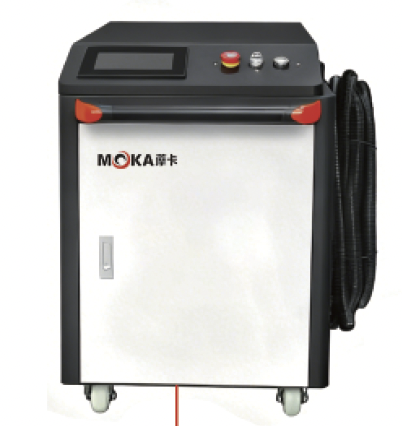

Лазерный источник MFSC
Электрические параметры
Питание (1000–2000 Вт)220В однофазное
Питание (3000–6000 Вт)400В трёхфазное
ОхлаждениеВодяное (дист. вода / антифриз)
Длина подвода волокна15/20 м (другие — опция)
МодуляцияCW / Импульсный, ≤5 кГц
Подача проволоки

Устройство подачи сварочной проволоки

Два варианта подачи — SUP-AMF-P1 (базовый) и SUP-AMF-P2 (модернизированный). Совместимы с углеродистой сталью, нержавейкой и алюминием.

SUP-AMF-P1
Базовый
Подающее устройство SUP-AMF-P1
Скорость подачи15–600 см/мин
Макс. нагрузка20 кг
УправлениеСенсорный экран 4"
РежимыНепрерывный / Импульсный
Питание24В DC
Макс. мощность60 Вт
Габариты160×160×223 мм
SUP-AMF-P2
Улучшенный
Подающее устройство SUP-AMF-P2
Скорость подачи15–600 см/мин
Макс. нагрузка20 кг
УправлениеСенсорный экран
РежимыНепрерывный / Импульсный
Питание24В DC
Вес устройства3,7 кг
Габариты200×100×150 мм
ℹ️
Совместимые материалы проволоки
Углеродистая сталь · Нержавеющая сталь · Алюминий (сплошная проволока). Регулировка направления подачи — через кнопку на главном экране
Применения

Что варит лазерный робот MOKA

Подходит для высокообъёмного производства: нержавейка, углеродистая сталь, оцинкованный лист, алюминий. Минимальная деформация — идеально для тонкостенных конструкций.

Сварка U-образных прокладок
U-образные прокладки
Точная сварка тонкостенных U-профилей. Минимальные деформации краёв
Корпуса из нержавеющей стали
Корпуса из нержавеющей стали
Корпуса щитов, шкафов, машин. Чистый шов без зачистки
Алюминиевые сварные конструкции
Алюминиевые сварные конструкции
Короба, рамы, кронштейны из алюминиевых сплавов. Мощность от 2000 Вт
Роботизированная лазерная сварка труб — круговые швы
Роботизированная лазерная сварка труб
Орбитальная сварка круговых швов, продольных стыков и врезок. 6 осей дают доступ под любым углом без перезакрепления трубы
Угловые и внешние швы
Угловые и внешние швы
Внешние углы корпусов, кронштейны. Без брызг, не требует зачистки после сварки
Шкафы и электрощиты
Шкафы и электрощиты
Металлические корпуса для электрооборудования. Высокая эстетика шва
Отрасли применения
Листовой металлНержавеющая стальАлюминиевые конструкцииШкафы и корпусаЭлектрооборудованиеСветотехникаМебельная фурнитураНовая энергетика (EV)Солнечная энергетикаНакопители энергии
Сварка труб

Роботизированная лазерная сварка труб

Отдельная задача, которую закрывает та же ячейка MOKA без дополнительной оснастки — только программа и, при больших партиях, позиционер-ролик под трубу.

Лазерная головка с CCD-слежением находит стык трубы и компенсирует биение заготовки прямо во время сварки — это критично для круговых швов, где ручная TIG-сварка даёт неравномерный провар. Робот варит продольный шов, круговой (обечайка/фланец) и врезки под углом за один проход, без поворота детали благодаря 6 осям.

Диаметр труб
от 15 до 300 мм*
Толщина стенки
0,5–6 мм
Типы швов
Круговой, продольный, врезка
Материалы
Нержавейка, сталь, алюминий

* при большем диаметре — с внешним позиционером, считаем под конкретную деталь

Применяется в производстве мебельной фурнитуры (трубчатые каркасы, поручни), вентиляции и воздуховодов, ёмкостей и баков, выхлопных систем. Если труба толстостенная или задача — сварка магистральных труб большого диаметра, обычно эффективнее классический робот-сварщик MIG/TIG/CMT — сравнение решений и параметры на странице «Робот для сварки труб».

Вопросы и ответы

FAQ по лазерной сварке MOKA

Лазерная сварка в 2–5 раз быстрее дуговой. Зона термического влияния значительно меньше — это означает минимальные деформации детали. Шов получается чистым, без брызг, зачистки не требует. Безопасность выше: намного меньше ультрафиолетового излучения и дыма. Идеально для нержавейки, алюминия, оцинкованного листа с высокими требованиями к внешнему виду шва.
5 компонентов: ① робот MB15-1550 или MB35-1870, ② шкаф управления (100 кг, 700×530×740 мм), ③ обучающий пульт (8", IP54), ④ лазерная сварочная головка с CCD-системой слежения, ⑤ волоконный лазерный источник MFSC с водяным охладителем.
1000–1500 Вт — тонкий лист до 3 мм. 2000 Вт — универсальный вариант: лист 2–5 мм. 3000 Вт — алюминий, толстый металл. Подберём мощность бесплатно — пришлите фото детали и толщину материала.
Нержавеющая сталь, углеродистая сталь, оцинкованный лист, алюминий и алюминиевые сплавы. Сварка в среде защитного газа (аргон). Подача присадочной проволоки — опционально.
MB15-1550: корпус IP65, запястье IP67. MB35-1870: корпус IP54, запястье IP67. Запястье IP67 означает защиту от временного погружения — роботы работают в условиях брызг, пыли, охлаждающих жидкостей.
При двухсменной работе — 12–24 месяца в зависимости от объёма производства. Прайд-Автоматикс делает бесплатный расчёт ROI под ваше производство.
Да. Лазерная головка с CCD-слежением находит стык и компенсирует биение трубы прямо во время сварки — круговой, продольный шов и врезки варятся за один проход без перезакрепления детали. Подходит для тонко- и среднестенных труб (0,5–6 мм) из нержавейки, стали и алюминия. Для толстостенных и магистральных труб большого диаметра обычно эффективнее классическая MIG/TIG/CMT-сварка — см. страницу «Робот для сварки труб».
