Компоновки РТК в 3DТиповые сварочные ячейки. Выберите свою — или соберём под деталь.

Большинство задач роботизированной сварки закрывает одна из типовых компоновок. Посмотрите, как работает каждая, — а потом пришлите чертёж: покажем вашу деталь в ячейке ещё до договора.

Подобрать ячейку под деталь Смотреть ячейки

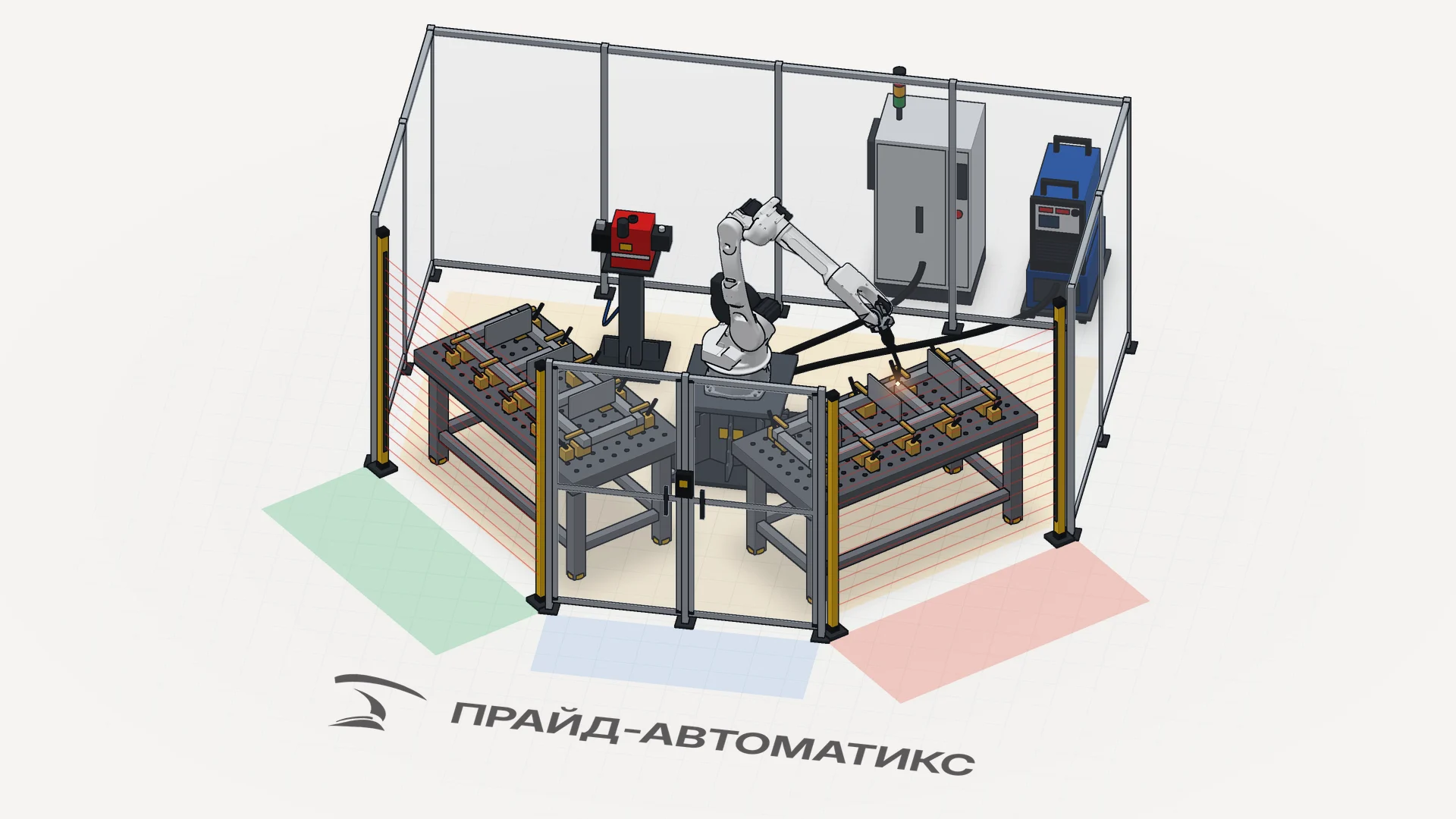

Сварочная ячейка: робот MOKA между двумя сварочными столами под 45°, станция очистки горелки, световые барьеры ▶ СМОТРЕТЬ С ПОДПИСЯМИ
01 — ДВА НЕПОДВИЖНЫХ СТОЛА ПОД 45°

Для мелких и средних серий: два стола и ни минуты простоя

Робот стоит между двумя неподвижными сварочными столами. Пока он варит на одном, оператор снимает готовую деталь и собирает новую на другом — зоны разделены световыми барьерами. Самая простая и бюджетная ячейка: без позиционера и поворотного стола.

Сварочная ячейка с двумя неподвижными 3D-столами под 45°: робот MOKA на тумбе, оснастка с прижимами, станция очистки горелки, световые барьеры, шкаф и источник снаружи
ЯЧЕЙКА 03 · ДВА СТОЛА
УЗЕЛ 01 / 06
Робот-манипулятор
MR12-2010 на тумбе в центре ячейки — достаёт до обоих столов без переезда и без позиционера.
Робот-манипулятор
MR12-2010 на тумбе в центре ячейки — достаёт до обоих столов без переезда и без позиционера.
⊙ УЗЛЫ ПЕРЕКЛЮЧАЮТСЯ АВТОМАТИЧЕСКИ — ИЛИ ВЫБЕРИТЕ ВРУЧНУЮ
ДЕТАЛИ
Рамы, кронштейны, опоры, корпуса — детали, которые собираются на столе и не требуют поворота во время сварки.
ЗАЧЕМ 2 СТОЛА
Сборка и сварка идут параллельно: пока робот варит, оператор готовит следующую деталь.
ПОЧЕМУ БЮДЖЕТНО
Нет позиционера и поворотного стола — меньше стоимость, проще запуск и перенастройка под новую деталь.
Хочу такую ячейку Пришлите деталь — посчитаем стоимость и покажем её в этой ячейке в 3D
02 — ЛИНЕЙНАЯ ОСЬ + ВРАЩАТЕЛЬ

Для длинномерных рам и балок

Робот едет вдоль детали по линейной оси, вращатель поворачивает раму нужной стороной к горелке. Одна ячейка закрывает изделие длиной в несколько метров без перестановок.

Сварочная ячейка: робот MOKA на линейной оси, источник и баллон на каретке, одноосевой вращатель с рамой-оснасткой и деталью, ограждение, световые барьеры и пульт оператора
ЯЧЕЙКА 01 · ЛИНЕЙНАЯ ОСЬ
УЗЕЛ 01 / 06
Робот-манипулятор
Сварочный робот MOKA на подставке каретки: по высоте и глубине достаёт до швов по всей ширине рамы. Горелка и подающий механизм — на роботе.
Робот-манипулятор
Сварочный робот MOKA на подставке каретки: по высоте и глубине достаёт до швов по всей ширине рамы. Горелка и подающий механизм — на роботе.
⊙ УЗЛЫ ПЕРЕКЛЮЧАЮТСЯ АВТОМАТИЧЕСКИ — ИЛИ ВЫБЕРИТЕ ВРУЧНУЮ
ДЕТАЛИ
Рамы, лестницы, балки, фермы, основания машин — всё, что длиннее рабочей зоны одного робота.
ЗАЧЕМ ОСЬ
Робот переезжает к каждому узлу сам: не нужно ставить второго робота или перекладывать деталь.
ЗАЧЕМ ВРАЩАТЕЛЬ
Швы на разных гранях рамы робот проходит за одну установку: вращатель подаёт нужную сторону.
Хочу такую ячейку Пришлите деталь — посчитаем стоимость и покажем её в этой ячейке в 3D
03 — ПОВОРОТНЫЙ СТОЛ НА 2 ПОСТА

Для серийных деталей: сварка без простоя на загрузку

Пока робот варит на одном посту, оператор снимает готовую деталь и ставит новую на другом. Стол меняет посты за секунды, а робот в это время чистит горелку.

Сварочная ячейка: робот, сварочный источник MOKA, станция очистки горелки, двухпостовой поворотный стол с вращателями, оснастка, ограждение и световые барьеры
ЯЧЕЙКА 02 · ДВА ПОСТА
УЗЕЛ 01 / 06
Робот-манипулятор
6 осей, повторяемость ±0,06 мм. Kawasaki или Regal — под вашу серию и бюджет.
Робот-манипулятор
6 осей, повторяемость ±0,06 мм. Kawasaki или Regal — под вашу серию и бюджет.
⊙ УЗЛЫ ПЕРЕКЛЮЧАЮТСЯ АВТОМАТИЧЕСКИ — ИЛИ ВЫБЕРИТЕ ВРУЧНУЮ
ДЕТАЛИ
Фланцы, патрубки, кронштейны, корпуса — серийные узлы, которые помещаются на пост стола.
ЗАЧЕМ 2 ПОСТА
Загрузка идёт параллельно со сваркой: робот не ждёт оператора, цикл сокращается.
ЗАЧЕМ ВРАЩАТЕЛИ
Кольцевые швы проходятся за один оборот детали — без стыков и перезаходов горелки.
Хочу такую ячейку Пришлите деталь — посчитаем стоимость и покажем её в этой ячейке в 3D
04 — РОБОТ + ДВУХОСЕВОЙ ПОЗИЦИОНЕР

Для кольцевых швов: фланцы, патрубки, трубные узлы

Позиционер наклоняет деталь к роботу и вращает её под неподвижной горелкой — шов всегда в нижнем положении, скорость и провар постоянны по всему кругу. Компактная ячейка для тел вращения и деталей со швами с нескольких сторон.

Сварочная ячейка с двухосевым позиционером: робот MOKA MR12-2010 варит кольцевой шов труба–фланец горелкой под 45°, позиционер наклоняет и вращает деталь, световой барьер, шкаф и источник снаружи
ЯЧЕЙКА 04 · ПОЗИЦИОНЕР
УЗЕЛ 01 / 06
Робот-манипулятор
MR12-2010 на подставке: горелка стоит под 45° к шву и не двигается — работу делает позиционер.
Робот-манипулятор
MR12-2010 на подставке: горелка стоит под 45° к шву и не двигается — работу делает позиционер.
⊙ УЗЛЫ ПЕРЕКЛЮЧАЮТСЯ АВТОМАТИЧЕСКИ — ИЛИ ВЫБЕРИТЕ ВРУЧНУЮ
ДЕТАЛИ
Фланцы с патрубками, трубные узлы, обечайки, корпуса насосов и редукторов — всё, где есть кольцевой шов.
ЗАЧЕМ ПОЗИЦИОНЕР
Позиционер поворачивает деталь так, что шов всегда внизу, под горелкой, — в самом удобном положении. Так быстрее, провар ровнее и меньше брызг, чем на вертикальном или потолочном шве.
ПОЧЕМУ 45°
Горелка направлена ровно в угол между фланцем и трубой: металл ложится на обе детали поровну, и шов получается нужного размера без подрезов.
Хочу такую ячейку Пришлите деталь — посчитаем стоимость и покажем её в этой ячейке в 3D
05 — КАК ВЫБРАТЬ

Компоновку определяет деталь, а не робот

01 · ДВА СТОЛА ПОД 45°
Мелкие серии, сборка на столе
ДЕТАЛЬРамы, кронштейны, опоры, корпуса
ЗАГРУЗКАПараллельно со сваркой на втором столе
ВЫБИРАЙТЕЕсли нужен быстрый старт и минимальный бюджет
Смотреть цикл →
02 · ЛИНЕЙНАЯ ОСЬ + ВРАЩАТЕЛЬ
Длинная деталь, много швов по длине
ДЕТАЛЬРамы, балки, лестницы, фермы
ЗАГРУЗКАОдна позиция, на время загрузки робот ждёт
ВЫБИРАЙТЕЕсли деталь не помещается в зону одного робота
Смотреть цикл →
03 · ПОВОРОТНЫЙ СТОЛ НА 2 ПОСТА
Серия, короткий цикл, кольцевые швы
ДЕТАЛЬФланцы, патрубки, кронштейны, корпуса
ЗАГРУЗКАПараллельно со сваркой на втором посту
ВЫБИРАЙТЕЕсли важна производительность на серии
Смотреть цикл →
04 · РОБОТ + ПОЗИЦИОНЕР
Тела вращения, кольцевые швы
ДЕТАЛЬФланцы, патрубки, трубные узлы, обечайки
ЗАГРУЗКАОдна позиция, быстрая смена детали в кулачках
ВЫБИРАЙТЕЕсли швы идут по кругу или с нескольких сторон детали
Смотреть цикл →
НЕТ ВАШЕЙ КОМПОНОВКИ?
Смоделируем ячейку под вашу деталь
Пришлите чертёж или фото изделия. Подберём робота, позиционер и оснастку и покажем 3D-модель участка с циклом сварки — до подписания договора.
